电子元件符号大全(识别图)

日期: 2021-05-15 11:16:17   分类:漂亮符号

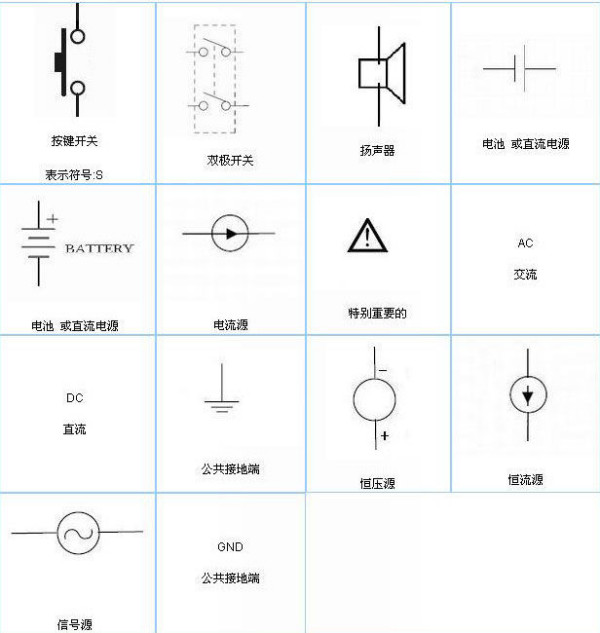

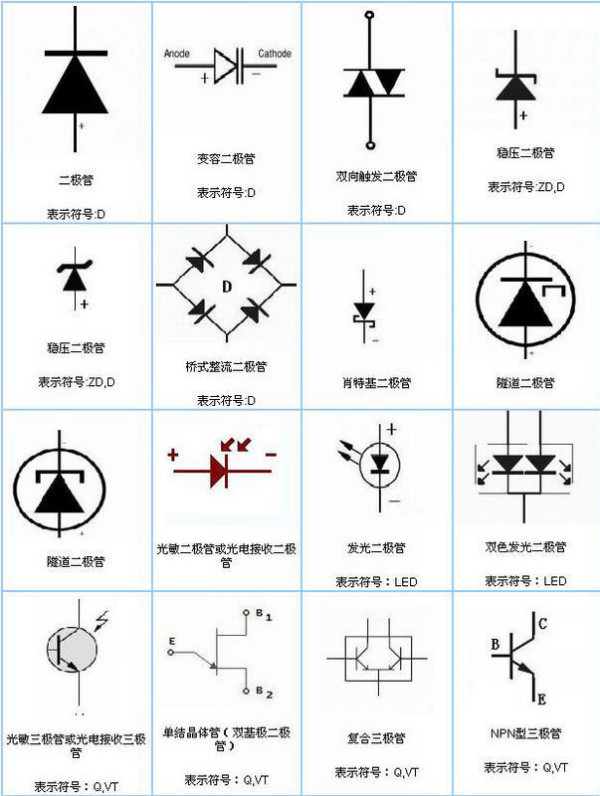

电子元件符号大全图:

电子元件符号



电子元件符号

电子元件符号





文字解释:

电子元器件基础知识(1)——电阻

导电体对电流的阻碍作用称为电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、KΩ、MΩ表示。一、电阻的型号命名方法:

国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分:主称 ,用字母表示,表示产品的名字。如R表示电阻,W表示电位器。第二部分:材料 ,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。1-普通、2-普通、3-超高频 、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等 例如:R T 1 1 型普通碳膜电阻

电子元器件基础知识(2)——电容

电容是电子设备中大量使用的电子元件之一,广泛应用于隔直,耦合, 旁路,滤波,调谐回路, 能量转换,控制电路等方面。用C表示电容,电容单位有法拉(F)、微法拉(uF)、皮法拉(pF),1F=10^6uF=10^12pF

电容器的型号命名方法 国产电容器的型号一般由四部分组成(不适用于压敏、可变、真空电容器)。依次分别代表名称、材料、分类和序号。 第一部分:名称,用字母表示,电容器用C。 第二部分:材料,用字母表示。 第三部分:分类,一般用数字表示,个别用字母表示。 第四部分:序号,用数字表示。 用字母表示产品的材料:A-钽电解、B-聚苯乙烯等非极性薄膜、C-高频陶瓷、D-铝电解、E-其它材料电解、G-合金电解、H-复合介质、I-玻璃釉、J-金属化纸、L-涤纶等极性有机薄膜、N-铌电解、O-玻璃膜、Q-漆膜、T-低频陶瓷、V-云母纸、Y-云母、Z-纸介

电子元器件基础知识(3)——电感线圈

电感线圈是由导线一圈*一圈地绕在绝缘管上,导线彼此互相绝缘,而绝缘管可以是空心的,也可以包含铁芯或磁粉芯,简称电感。用L表示,单位有亨利(H)、毫亨利 (mH)、微亨利(uH),1H=10^3mH=10^6uH。

电感的分类 按 电感形式 分类:固定电感、可变电感。 按导磁体性质分类:空芯线圈、铁氧体线圈、铁芯线圈、铜芯线圈。 按 工作性质 分类:天线线圈、振荡线圈、扼流线圈、陷波线圈、偏转线圈。 按 绕线结构 分类:单层线圈、多层线圈、蜂房式线圈。

电感线圈的主要特性参数 1、电感量L 电感量L表示线圈本身固有特性,与电流大小无关。除专门的电感线圈(色码电感)外,电感量一般不专门标注在线圈上,而以特定的名称标注。 2、感抗XL 电感线圈对交流电流阻碍作用的大小称感抗XL,单位是欧姆。它与电感量L和交流电频率f的关系为XL=2πfL 3、品质因素Q 品质因素Q是表示线圈质量的一个物理量,Q为感抗XL与其等效的电阻的比值,即:Q=XL/R 线圈的Q值愈高,回路的损耗愈小。线圈的Q值与导线的直流电阻,骨架的介质损耗,屏蔽罩或铁芯引起的损耗,高频趋肤效应的影响等因素有关。线圈的Q值通常为几十到几百。 4、分布电容 线圈的匝与匝间、线圈与屏蔽罩间、线圈与底版间存在的电容被称为分布电容。分布电容的存在使线圈的Q值减小,稳定性变差,因而线圈的分布电容越小越好。

电子元器件基础知识(4)——半导体器件

中国半导体器件型号命名方法半导体器件型号由五部分(场效应器件、半导体特殊器件、复合管、PIN型管、激光器件的型号命名只有第三、四、五部分)组成。五个部分意义如下:第一部分:用数字表示半导体器件有效电极数目。2-二极管、3-三极管第二部分:用汉语拼音字母表示半导体器件的材料和极性。表示二极管时:A-N型锗材料、B-P型锗材料、C-N型硅材料、D-P型硅材料。表示三极管时:A-PNP型锗材料、B-NPN型锗材料、C-PNP型硅材料、D-NPN型硅材料。第三部分:用汉语拼音字母表示半导体器件的内型。P-普通管、V-微波管、W-稳压管、C-参量管、Z-整流管、L-整流堆、S-隧道管、N-阻尼管、U-光电器件、K-开关管、X-低频小功率管(F<3MHz,Pc<1W)、G-高频小功率管(f>3MHz,Pc<1W)、D-低频大功率管(f<3MHz,Pc>1W)、A-高频大功率管(f>3MHz,Pc>1W)、T-半导体晶闸管(可控整流器)、Y-体效应器件、B-雪崩管、J-阶跃恢复管、CS-场效应管、BT-半导体特殊器件、FH-复合管、PIN-PIN型管、JG-激光器件。第四部分:用数字表示序号第五部分:用汉语拼音字母表示规格号例如:3DG18表示NPN型硅材料高频三极管

电流表 PA

电压表 PV

有功电度表 PJ

无功电度表 PJR

频率表 PF

相位表 PPA

最大需量表(负荷监控仪) PM

功率因数表 PPF

有功功率表 PW

无功功率表 PR

无功电流表 PAR

声信号 HA

光信号 HS

指示灯 HL

红色灯 HR

绿色灯 HG

黄色灯 HY

蓝色灯 HB

白色灯 HW

连接片 XB

插头 XP

插座 XS

端子板 XT

电线,电缆,母线 W

直流母线 WB

插接式(馈电)母线 WIB

电力分支线 WP

照明分支线 WL

应急照明分支线 WE

电力干线 WPM

照明干线 WLM

应急照明干线 WEM

滑触线 WT

合闸小母线 WCL

控制小母线 WC

信号小母线 WS

闪光小母线 WF

事故音响小母线 WFS

预告音响小母线 WPS

电压小母线 WV

事故照明小母线 WELM

避雷器 F

熔断器 FU

快速熔断器 FTF

跌落式熔断器 FF

限压保护器件 FV

电容器 C

电力电容器 CE

正转按钮 SBF

反转按钮 SBR

停止按钮 SBS

紧急按钮 SBE

试验按钮 SBT

复位按钮 SR

限位开关 SQ

接近开关 SQP

手动控制开关 SH

时间控制开关 SK

液位控制开关 SL

湿度控制开关 SM

压力控制开关 SP

速度控制开关 SS

温度控制开关,辅助开关 ST

电压表切换开关 SV

电流表切换开关 SA

整流器 U

可控硅整流器 UR

控制电路有电源的整流器 VC

变频器 UF

变流器 UC

逆变器 UI

电动机 M

异步电动机 MA

同步电动机 MS

直流电动机 MD

绕线转子感应电动机 MW

鼠笼型电动机 MC

电动阀 YM

电磁阀 YV

防火阀 YF

排烟阀 YS

电磁锁 YL

跳闸线圈 YT

合闸线圈 YC

气动执行器 YPA,YA

电动执行器 YE

发热器件(电加热) FH

照明灯(发光器件) EL

空气调节器 EV

电加热器加热元件 EE

感应线圈,电抗器 L

励磁线圈 LF

消弧线圈 LA

滤波电容器 LL

电阻器,变阻器 R

电位器 RP

热敏电阻 RT

光敏电阻 RL

压敏电阻 RPS

接地电阻 RG

放电电阻 RD

启动变阻器 RS

频敏变阻器 RF

限流电阻器 RC

光电池,热电传感器 B

压力变换器 BP

温度变换器 BT

速度变换器 BV

时间测量传感器 BT1,BK

液位测量传感器 BL

温度测量传感器 BH,BM
