三级管特殊符号分类

日期: 2021-02-09 09:34:45   分类:特殊符号

三极管在电路中较为常见,是元器件的一种,用途也十分广泛,常用于做开关使用,主要用来控制电流的大小,其次三极管有利于加强信号,家庭中电器音频信号较弱,使用三极管有助于增加音频信号,那么三极管符号分类有几种?三极管的用途是什么呢?

三极管符号分类有几种?三极管的用途是什么

三极管符号分类

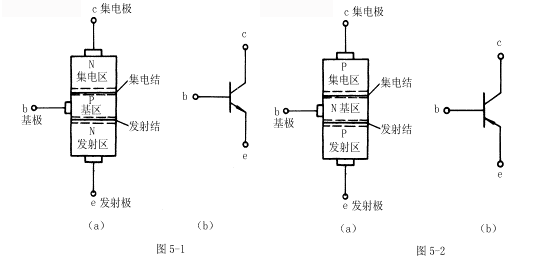

三极管符号分为两种,NPN型三极管和PNP型三极管。NPN型三极管由3块半导体组成,分别为两块N型和一块P型。PNP与NPN型三极管符号的不同之处在于发射箭头方向不一致,NPN的指向管外,PNP则相反,不过二者能以小电流的变化量来控制大电流的变化量。

三极管的用途

三极管导电时CE极电压小,此时开关呈现开的状态,三极管符号在停止状态,CE极间电流也很小,以此达到关的目的。一开一关完成了三极管的开关功能。三极管有一个重要参数就是电流放大系数β,在集电极上能得到电流β倍的电流,也就是所谓的集电极电流。三极管作为一种控制元件,作用非常大,某些情况下可以通过三极管来扩大电流,得到大功率输出电流值。

三极管符号分类和用途就为大家介绍到这,三极管最基本的作用是放大,三在手机、电视、音响中都会用来增强信号,是电器的基础元件,许多电路的使用三极管都参与其中,日常生活中多学习相关知识有助于解决电器维修等困难。
