索引符号

日期: 2020-12-19 18:13:59   分类:特殊符号

如今在制图过程中总是会用到各种符号,这些符号的正确应用也方便了相关图样的完成,当然在进行符号使用过程中也有很多事项是需要注意的,对符号进行充分了解则尤为关键,那么索引符号是什么呢?下面就让小编为大家详细介绍下吧。

索引符号是什么

索引符号是为了方便看图时查找相关图纸而使用到的一种符号,通常索引号园和水平直线都需要使用细实线进行绘制表达,一般圆的直径为10mm,而圆内通过圆心需要画一条水平线,在详图中会使用分子数字来表示标号,而这个详图所在的图纸编号则会使用分母数字进行表示,在制图过程中要注意合理的搭配,以确保设计出来的图纸可以更好的关联起来。

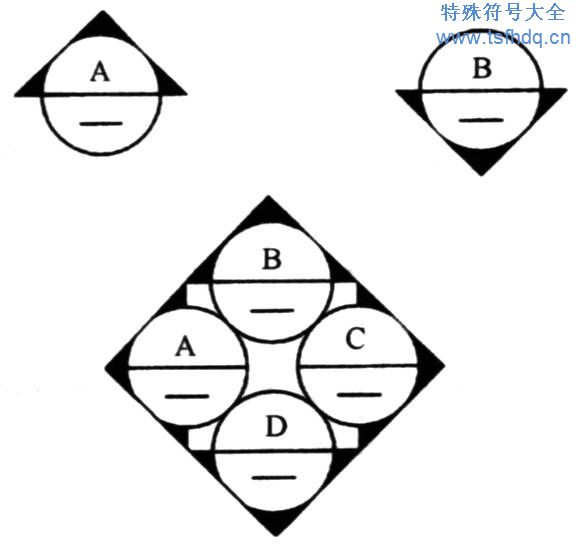

索引符号是什么?索引符号编写有哪些规定

索引符号编写有哪些规定

索引符号在编写的过程中是有着很多规定需要满足的,在进行编写时如果索引出详图与被索引详图位于同一图纸时则需要在索引符号的上半圆内使用阿拉伯数字注明该详图编号,同时需要在下半圆内绘制一段水平细实线。如果索引出详图和被索引详图不在同一图纸上的话,这就需要在索引符号的上半圆中使用阿拉伯数字注明该详图编号,同时要在索引符号的下半圆内用阿拉伯数字注明这个详图所在图样编号。

以上是小编为大家带来的有关索引符号的相关介绍说明,在图样制作过程中总是会使用到各种符号,通过对这些符号的了解可以方便大家的图纸制作,希望本文可以对您的制图有所帮助。
