电磁阀符号

日期: 2020-12-01 22:15:05   分类:特殊符号

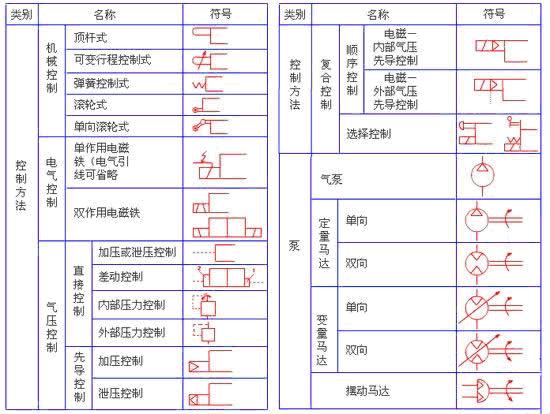

通俗易懂的了解电磁阀符号。电磁阀符号相对于非专业人士来说还是较为难懂的,但今天首先就电磁阀来通俗易懂的解释一下,阀就是阀门,不难理解,其实就是开关,电磁阀就是用电流电力来控制的开关,这一下子就很好理解了。那么电磁阀符号即表示在专业电路图纸上表示的符号,电磁阀符号不是一个符号,基本的电磁阀符号是由T和一些方框及箭头等组成的。

通俗易懂的了解电磁阀符号

1、电磁阀工作原理

在一张电磁阀工作原理图上,有几个框就代表了几个电磁阀工作的位置。一般最简单的会有两个或多个电磁阀的工作位置。在一般的通道电磁控制上的作用是控制通道空气的流通、控制空气流通的方向、断开空气的流通,主要是在电磁力的作用下来推动阀门进行切换,这样就能实现控制气流的作用。

2、多个电磁阀符号所控制的部位各不一样

一张电路图纸上的电磁阀符号有很多,但是这些符号的设置都是有规律的,咋一看觉得怎么会有这么多的符号呢,其中还有大有小,细看一下这些符号所控制的单元是不一样的,有总电磁阀开关控制所有电源的开关,然后各个单元有各个单元的电磁阀开关,他们所控制的单元只管一小组电路图,多个电磁阀符号的作用就是为了方便控制每一个位置上开和关,来调节工作所要达到的要求。

电磁阀符号在图纸上操作呈现出的原理是为了保障在实际应用中不会出现偏差,所以每一张电磁阀符号图不只是代表一张图纸,每一个电磁阀符号的应用和安装位置都是非常关键的,只有在纸上认真研究并弄懂了电磁阀工作的原理才能使用于实际操作中。
