钢筋符号

日期: 2022-05-22 00:22:12   分类:数学符号

钢筋主要分为有一级钢筋、二级钢筋、三级钢筋等等,钢筋符号的表示方法有很多种,在不同的施工中,表示方法也不同,这里我们就来了解一下建筑钢筋符号大全,为你标注钢筋的时提供有用的参考。

钢筋种类符号

钢筋混凝土结构中所用钢筋有热轧钢筋、余热处理钢筋、钢绞线、冷轧带肋钢筋、冷拉钢筋、冷拔钢丝、冷轧扭钢筋等。热轧钢筋是经热轧成型并自然冷却的成品钢筋,分为热轧光圆钢筋与热轧带肋钢筋。冷轧带肋钢筋是用热轧盘条经多道冷轧减径,一道压肋并经消除内应力后形成的一种带有二面或三面月牙形的钢筋。

钢筋符号

热轧型钢和冷轧型钢残余应力产生的原因不同,所以截面上的分布也有很大差异。冷轧成型钢允许截面出现局部屈曲,从而可以充分利用杆件屈曲后的承载力;而热轧型钢不允许截面发生局部屈曲。热轧型钢的自由扭转刚度比冷轧型钢高,所以热轧型钢的抗扭性能要优于冷轧型钢。

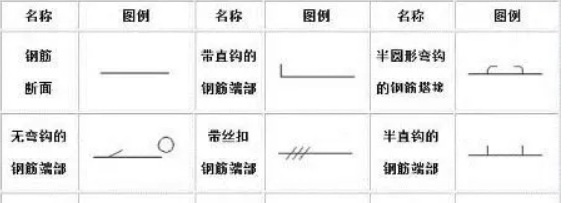

热扎钢筋等级和直径符号

钢筋符号

这种钢筋符号的表示方法主要是根据钢筋的外形,性能和等级来分得,可以看出,钢筋的性能分为很多种,等级也分很多种,我们在购买钢筋的时候就要注意这些问题。

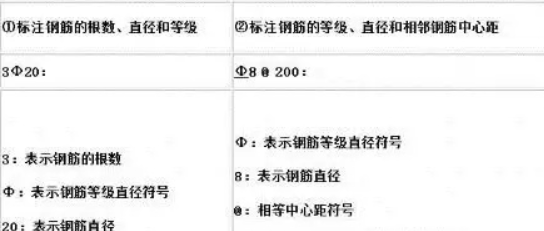

钢筋的标注

钢筋符号

一般在施工过程中,我们还是会对所需钢筋的数量和大小,以及钢筋间的直径做一个表示,表示方法就是以上的这种表示方法了,在施工过程中才能做得比较完善。

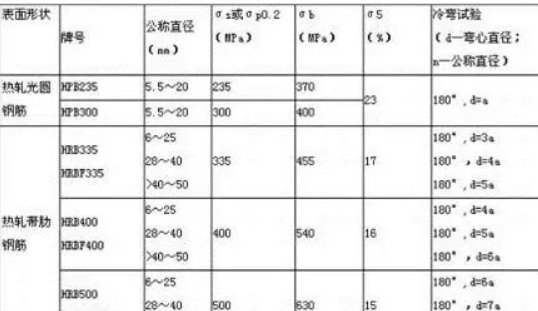

一般钢筋的表示方法

钢筋符号

以上是一般的钢筋的表示符号,那钢筋常用的构件代号又有哪些呢?接下来继续带大家一起来了解一下。

钢筋符号

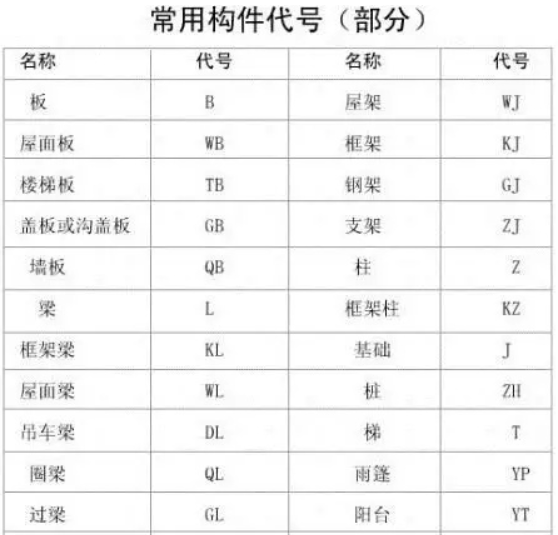

上图是部分常用的钢筋构件代号,例如板用B表示,屋架用WJ表示,这种表示方法既简单又易记,在建筑工程中运用得十分广泛。

钢筋常用的分类知识

钢筋种类很多,通常按化学成分、生产工艺、轧制外形、供应形式、直径大小,以及在结构中的用途进行分类:

(一)按轧制外形分

(1)光面钢筋:I级钢筋(Q235钢钢筋)均轧制为光面圆形截面,供应形式有盘圆,直径不大于10mm,长度为6m~12m。

(2)带肋钢筋:有螺旋形、人字形和月牙形三种,一般Ⅱ、Ⅲ级钢筋轧制成人字形,Ⅳ级钢筋轧制成螺旋形及月牙形。

(3)钢线(分低碳钢丝和碳素钢丝两种)及钢绞线。

(4)冷轧扭钢筋:经冷轧并冷扭成型。

(二)按直径大小分

钢丝(直径3~5mm)、细钢筋(直径6~10mm)、粗钢筋(直径大于22mm)。

(三)按力学性能分

Ⅰ级钢筋(235/370级);Ⅱ级钢筋(335/510级);Ⅲ级钢筋(370/570)和Ⅳ级钢筋(540/835)

(四) 按生产工艺分

热轧、冷轧、冷拉的钢筋,还有以Ⅳ级钢筋经热处理而成的热处理钢筋,强度比前者更高。

(五)按在结构中的作用分:受压钢筋、受拉钢筋、架立钢筋、分布钢筋、箍筋等。

目前常用钢筋型号与对应的级别。比如8号筋为一级钢,那10号,14号,16号,16号,20号,22号的呢?这些中那些一般用二级钢,那些一般用三级钢?

一、二、三级钢筋是国家根据社会生产需要而制订出的材料标准,它的屈服强度、极限强度、延伸率、冷弯、及可焊性均有很大的不同,不同级别的钢筋使用位置也有很大的一同。一级钢屈服强度235MPa ,极限强度310MPa,二级钢屈服强度335MPa ,极限强度510MPa,三级钢屈服强度400MPa,极限强度600MPa,HRB335是二级钢.HRB400是三级钢。

一级钢通常就是指的建筑上用的圆钢和盘元,他们表面没有螺纹,这个很好分别噻,一般规格较小。

但是,三级和二级钢两者在表面没有区别的,是材质上的区别及因此的物理性能上的区别。但两者是都表面有螺纹的螺纹钢。大小规格都有。不过,最小的都不会小过盘元及圆钢的规格。4的一般就是冷拔丝,6-10的是圆钢,二三级的直径都差不多,二级钢一般用于柱筋,三级钢一般用于梁筋,2级钢和3级钢区别是屈服强度不同,抗拉强度不同,延伸率不同。最明显的就是:二级钢韧性好但是,刚度差 三级钢韧性差,但是刚度好。
