工程建筑符号

日期: 2019-01-17 15:22:53   分类:表情符号

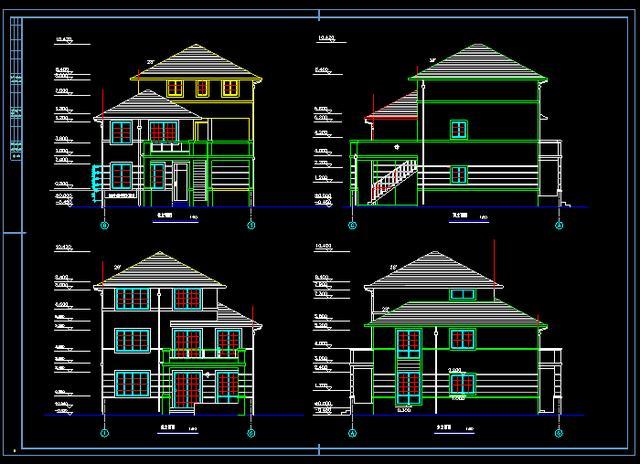

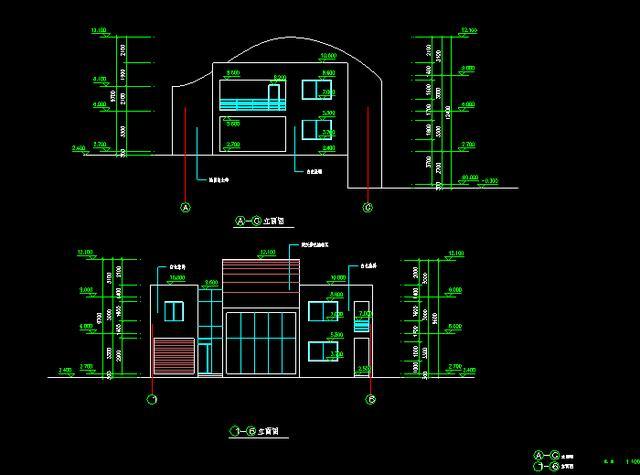

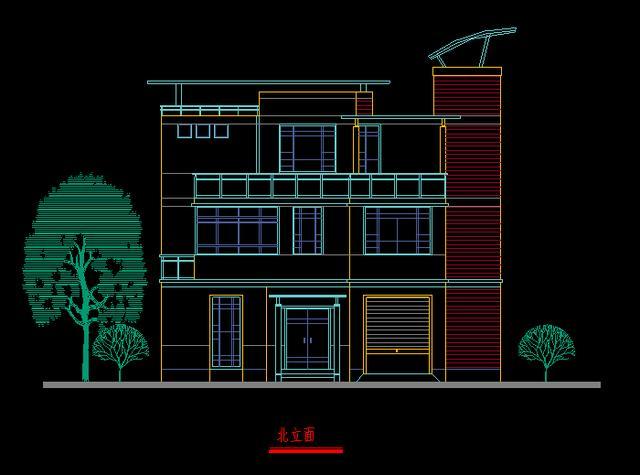

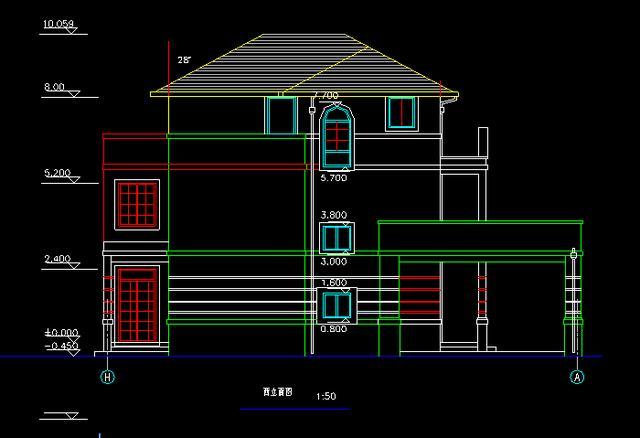

做建筑工程这样一个行业,十分的考验细节,先不说CAD施工设计图绘制需要耗费多少的耐心,光是看懂施工图纸各种的图例符号,都需要记住很多!具体有多多楼主没有具体数过!只是知道施工看图的时候!

工程建筑符号

少知道一个都不行!

要不然施工图你真的可能看不懂!下面这里就和大家良心汇总建筑图例符号,包括日常建筑材料,构件以及工程图例,不会看的小伙伴建议收藏!

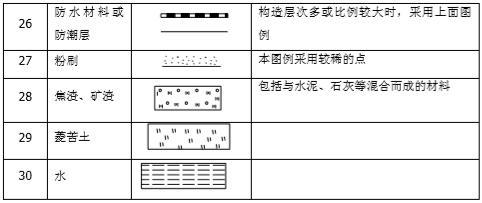

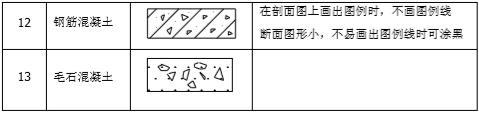

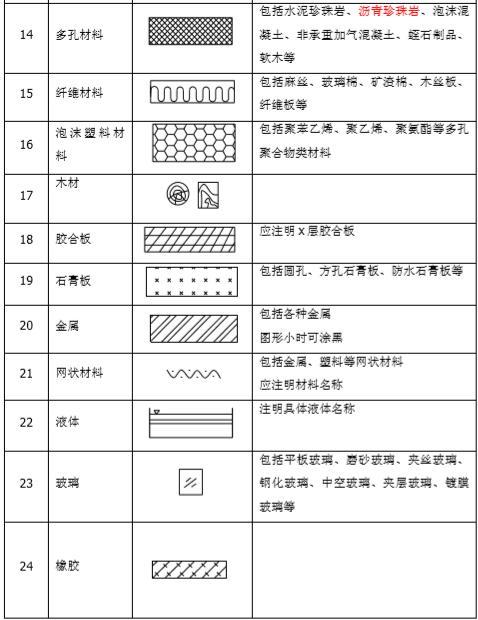

一,常用建筑材料图例

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

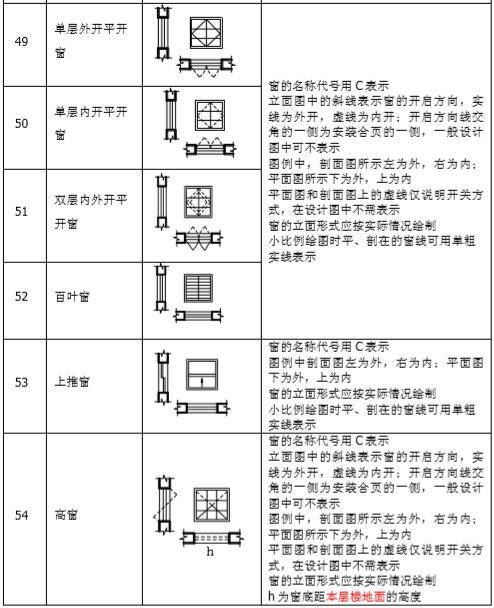

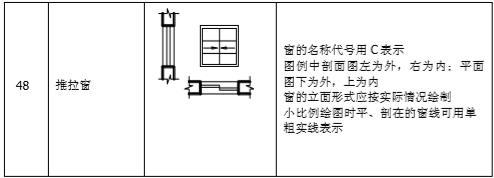

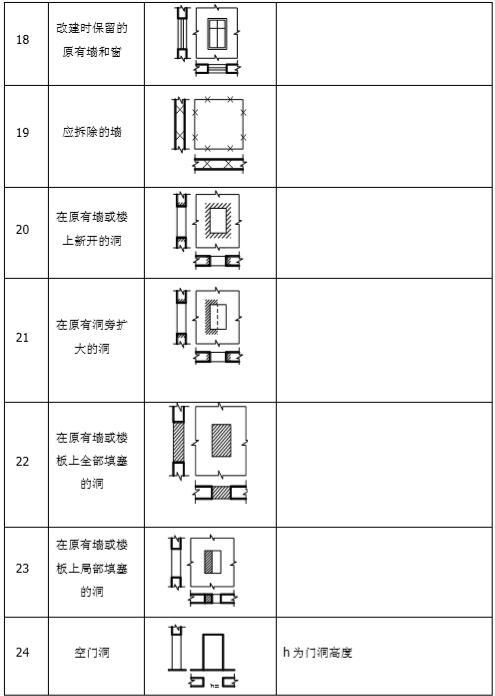

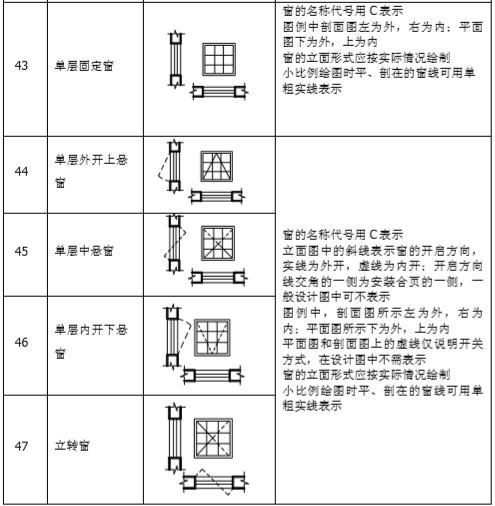

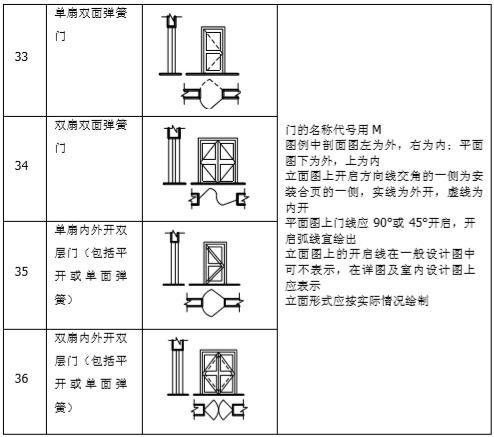

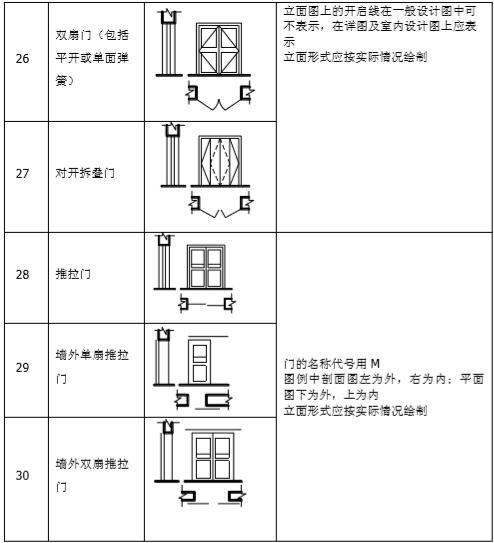

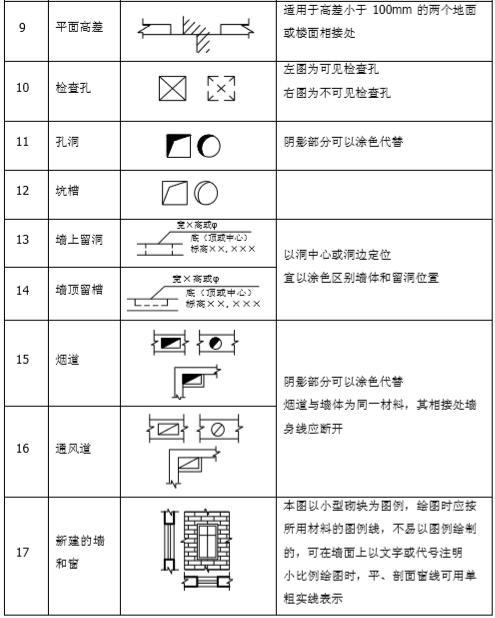

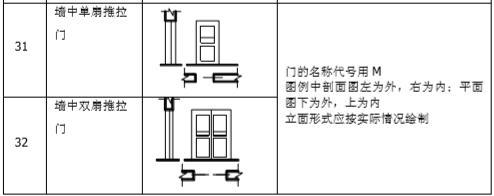

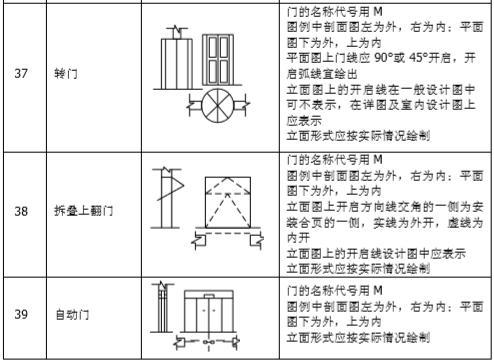

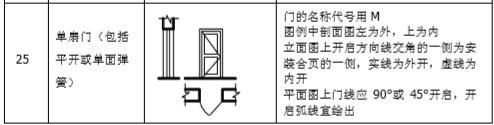

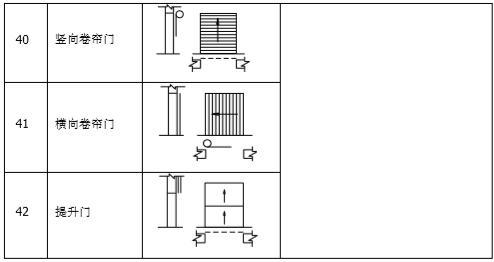

二,建筑构件图例

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

工程建筑符号

三,建筑工程符号(可复制)

1 板 B

2 屋面板 WB

3 空心板 KB

4 槽行板 CB

5 折板 ZB

6 密肋板 MB

7 楼梯板 TB

8 盖板或沟盖板 GB

9 挡雨板或檐口板 YB

10 吊车安全走道板 DB

11 墙板 QB

工程建筑符号

12 天沟板 TGB

13 梁 L

14 屋面梁 WL

15 吊车梁 DL

16 单轨吊 DDL

17 轨道连接 DGL

18 车挡 CD

19 圈梁 QL

20 过梁 GL

21 连系梁 LL

22 基础梁 JL

23 楼梯梁 TL

24 框架梁 KL

25 框支梁 KZL

26 屋面框架梁 WKL

27 檩条 LT

28 屋架 WJ

29 托架 TJ

工程建筑符号

30 天窗架 CJ

31 框架 KJ

32 刚架 GJ

33 支架 ZJ

34 柱 Z

35 框架柱 KZ

36 构造柱 GZ

37 承台 CT

38 设备基础 SJ

39 桩 ZH

40 挡土墙 DQ

41 地沟 DG

42 柱间支撑 DC

43 垂直支撑 ZC

44 水平支撑 SC

45 梯 T

工程建筑符号

46 雨篷 YP

47 阳台 YT

48 梁垫 LD

49 预埋件 M

50 天窗端壁 TD

51 钢筋网 W

52 钢筋骨架 G

53 基础 J

54 暗柱 AZ

工程建筑符号

以上就是建筑工友必须收藏get的符号大全啦!超级的有用,还不会,记不住的小伙伴赶紧的进行收藏起来吧。
