cad里面有画箭头符号的方法有很多朋友都还不太清楚，这里给大家介绍箭头这个特殊符号怎么在CAD里面画出来。
为了方便画箭头，首先打开正交模式(按钮带有颜色就代表已经打开了)。

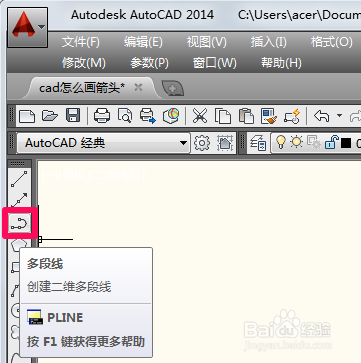

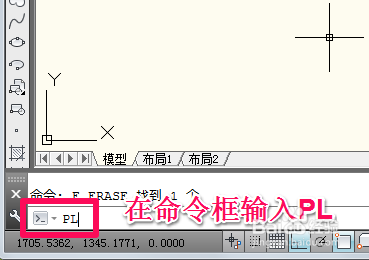

点击左侧工具栏中的多段线按钮，或者输入PL然后回车打开多段线工具。
点击鼠标左键指定起点，在命令行中根据提示输入W或者H，然后出车(W代表线的宽度，H就代表线一半的宽度，小编习惯用W)。
在命令行中根据提示输入线起点的宽度，这里输入20然后回车。
端点宽度cad会默认成刚才设置的起点宽度，这里直接回车就行了。
这时鼠标在下一点单击就画好宽度为20的直线了，接下来我们开始画箭头。
再次输入W然后回车。
这里输入起点宽度70然后回车(因为箭头开始是比直线宽许多的)。

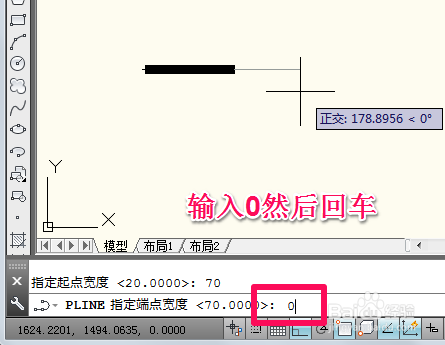

输入端点宽度0然后回车(因为箭头最后是尖的，也就是0宽度)。
这时鼠标在下一点单击就画好箭头了，再按一下回车就退出了多段线工具，方法很简单，大家多练习就好了。
