继电器符号

日期: 2021-01-14 23:22:17   分类:特殊符号

继电器的出现时因为接触器不能够满足比较复杂的控制姓钟,需要进行逻辑运算。继电器按照不同的要求可以分为多种方式,这种继电器符号表示形式各不相同。

继电器是什么 各类继电器符号表示方式有哪些

继电器是什么

继电器是一种电器元件,用来判断系统的状态,被使用在控制系统中用来反映控制信号,协助人们更好的控制并完善系统。与触点器相比,继电器不能够直接使用在主回路中。本质上将继电器就是一种传递信号的元件,将输入的信号按照的一定的方式传递到触点,集合了输入输出功能。

各类继电器符号表示方式有哪些

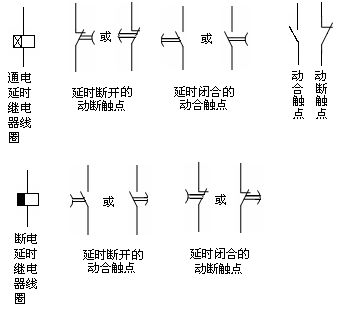

继电器按照一定的性质可以分为中间继电器、电压继电器、电流继电器、时间继电器四种,这四种也是人们经常使用的继电器。中间继电器在机电系统的作用是转换与控制信号,触头多而且每个触头能够承受较大的电流,用符号表示为KA。电压继电器是根据电压的指示进行工作,可以分为过电压继电器与欠电压继电器,用符号KV表示,如果是过电压继电器就会在元件中标记U>,以此区分电压的大小。电流继电器根据名称可以知道是按照电流的大小工作的,用符号KI表示,字母I表示电流,用”>、

以上就是关于继电器以及继电器符号的相关介绍,继电器种类繁多,对应的电器符号也比较相似需要准确记忆,否则画图过程中标记错误就会造成机电控制系统不能正常执行。
