电路图符号大全

日期: 2018-06-19 18:30:48   分类:数学符号

物理学上的电路符号非常多,了解这些电路图符号的意义可以更好的掌握电气学。

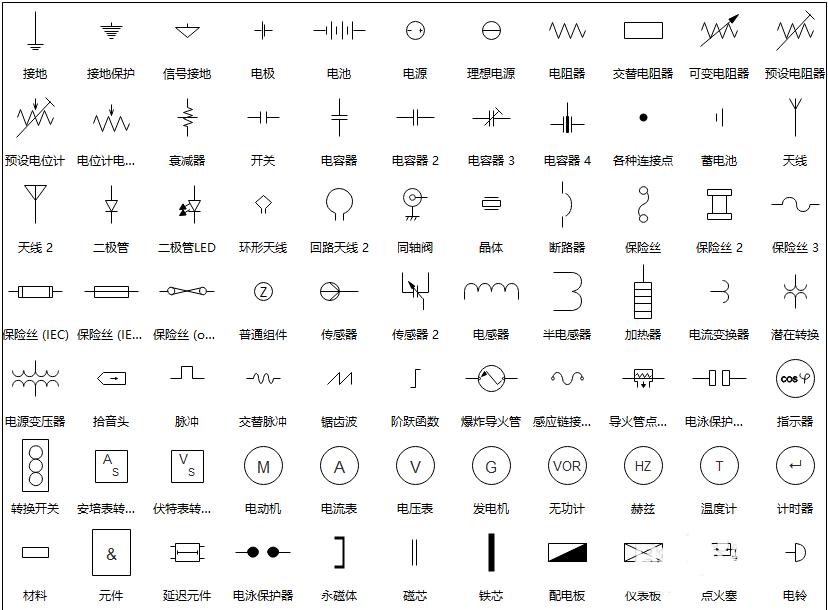

1、首先是基础电路符号

包括:二极管、电极、电源、电容器等

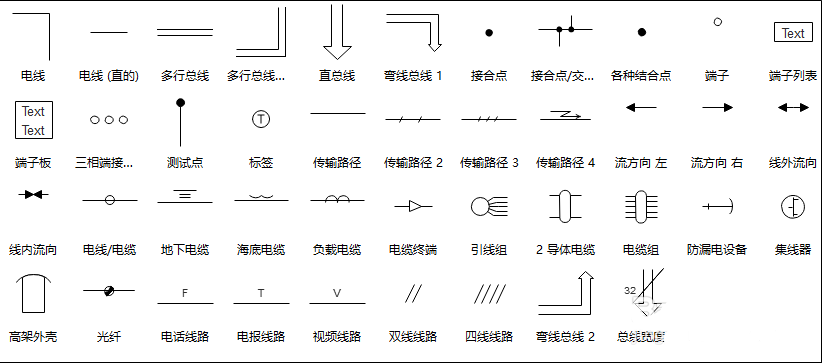

2、传输路径符号

用于连接各元器件,起到“桥梁互通”的作用。

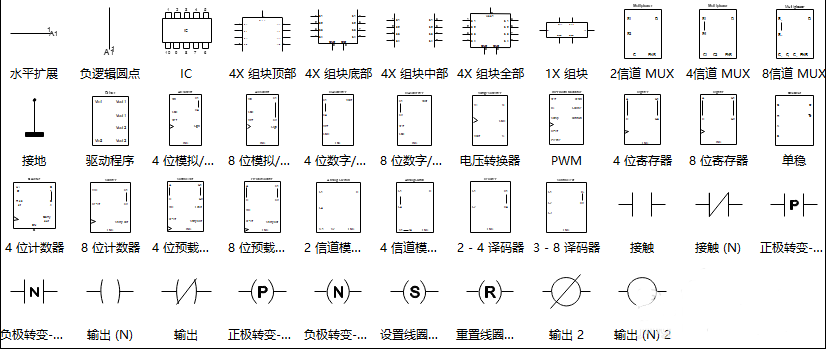

3、集成电路组件符号

以寄存器、转换器、计数器为代表的基础集成电路元器件,在电路图中较为常见。


4、限定符号

用于表示电路的属性,如脉冲、材料、温度等。


5、开关和继电器符号



是电路图中的控制元件,能够调节或改变电路的工作性能。
