CAD插入三级钢符号

日期: 2018-12-04 23:38:20   分类:漂亮符号

  cad最经常的就是插入各种符号了,那么你知道三级钢符号怎么插入吗?不知道的朋友可以看下此文章,下面就是详细方法。

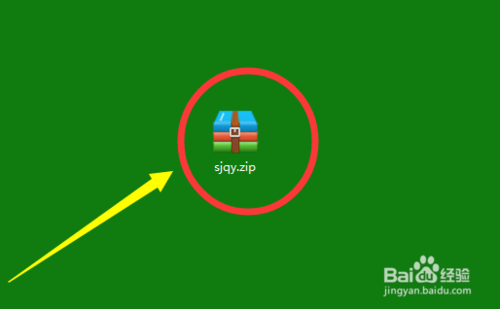

  首先需要安装SJQY字体。下载连接:http://pan.baidu.com/s/1c1B0xfq

cad中插入钢筋符号三级符号

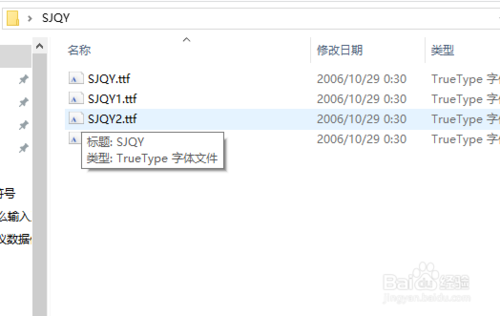

  解压安装到C:\Windows\Fonts中,如果提示已有该文件,直接跳过即可。

cad中插入钢筋符号三级符号

  打开cad。,创建一个文字样式,输入命令“st”,回车。

cad中插入钢筋符号三级符号

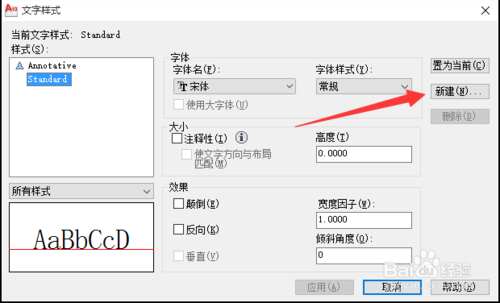

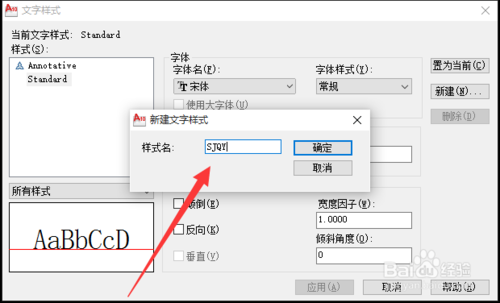

  新建一个文字样式“SJQY”。

cad中插入钢筋符号三级符号

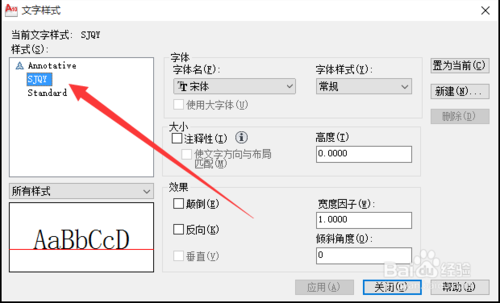

  选中SJQY。

cad中插入钢筋符号三级符号

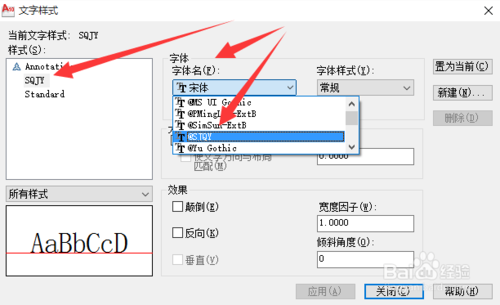

  选择它的默认字体,设置为“@sjqy”,确定。找字体的时候慢慢找,自要你完成第一、二步,就肯定能找到。

cad中插入钢筋符号三级符号

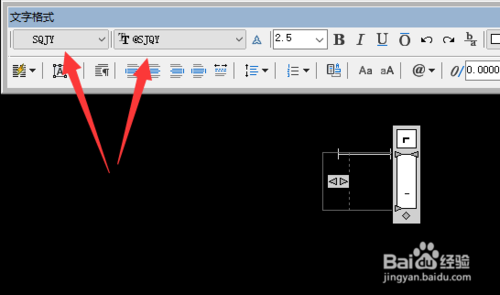

  输入文字命令“t”,回车。选择SJQY字体。

cad中插入钢筋符号三级符号

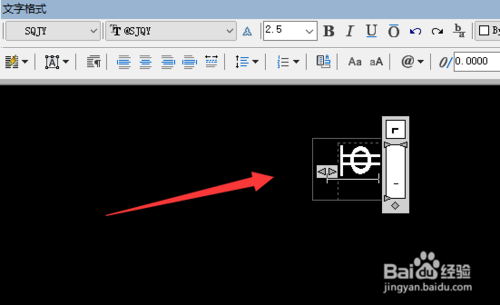

  开启字母大写,然后再输入"C",就可以得到三级钢的符号。注意:这里一定注意了,一定要首先要开大写,然后输入字母“C”。就可以得到钢筋符号了……

cad中插入钢筋符号三级符号

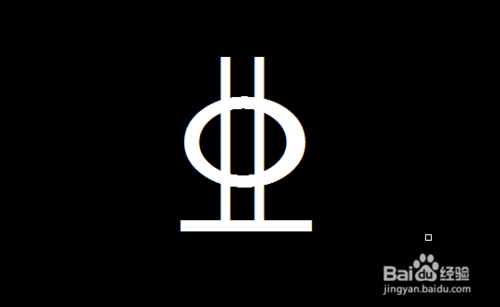

  结果如下:

cad中插入钢筋符号三级符号
