cad标注高标符号方法

日期: 2018-10-23 21:32:13   分类:漂亮符号

  经常看到有人问cad标注高标符号方法,今天这里就来说说操作方法。

  第一步

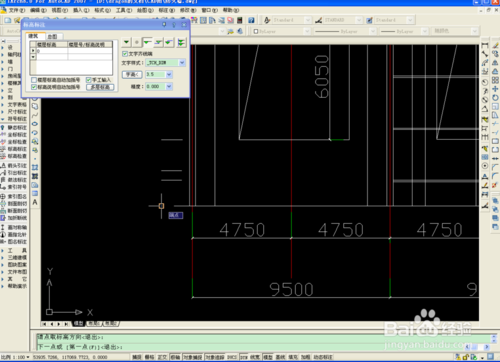

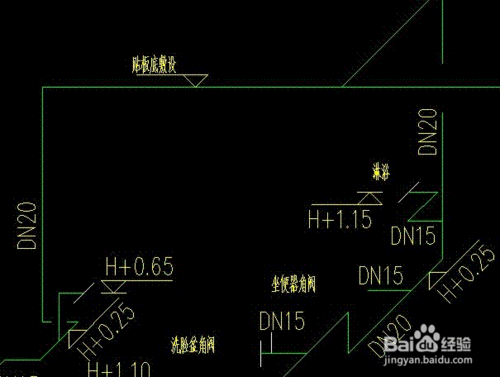

  首先,我们先单击“绘图”工具栏中的“直线”按钮,绘制出一个标高符号,就像一个横着放的旗帜。标高符号绘制完成,我们就要进行下一个步骤了。

CAD怎么标注标高符号?

  END

  第二步

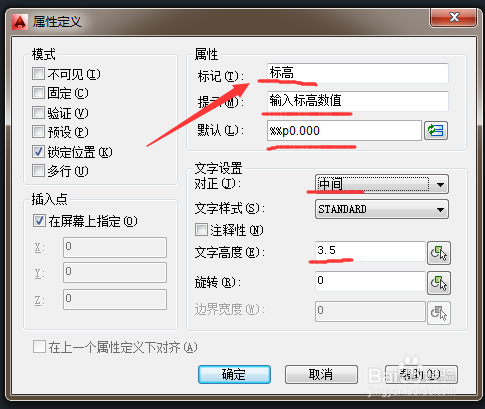

  选择菜单栏中的“绘图”然后找到“块”然后,再点击“定义属性”的命令,系统打开“属性定义”对话框,进行属性设置,其中模式为“验证”,插入点为粗糙度符号水平线中点,然后确认的退出。

CAD怎么标注标高符号?

  END

  第三步

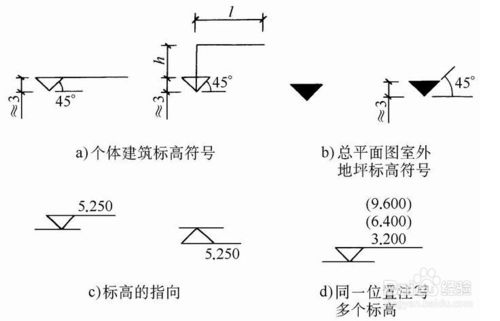

  在命令行输入WBLOCK命令打开“写块”对话框,然后点击“拾取点”选择第一步中绘制的标高符号的尖点为基点,然后,单击“选择对象”,框选标高符号然后确认即可,然后再输入图块名称并指定路径,确认退出。

CAD怎么标注标高符号?

  END

  第四步

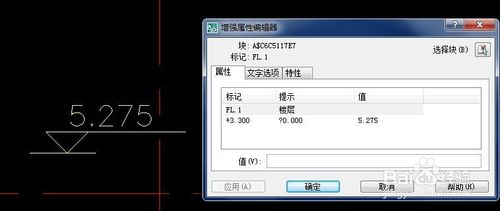

  单击“绘图”工具栏中的“插入块”按钮,打开“插入”对话框,然后单击“浏览”按钮找到刚才保存的图块,在屏幕上指定插入点和旋转角度,将该块插入到图形中,这时,命令行会提示输入属性,并要求验证属性值,此时输入标高数值0.150,就完成了一个标高的标注。命令行提示如下:

  命令:INSERT

  指定插入点或(基点B/比例S/X/Y/Z/旋转R/

  预览比例PS/PX/PY/PZ/预览旋转PR):在对话框中指定相关参数。

  输入属性值。

  数值:0.150

  验证属性值

  数值<0.150>

CAD怎么标注标高符号?

  END

  第五步

  最后一步,我们继续插入标高符号图块,并且输入不同的属性值作为标高数值,直到完成所有标高符号标注即可。

CAD怎么标注标高符号?
