焊接符号标注图解

日期: 2018-06-28 09:05:27   分类:特殊符号

 焊接符号标注是对焊接具体过程的详细指导,在机械制图中十分常见。因此,不少行内人士对于焊接符号标注的问题都十分关注。

下面,为大家汇总焊接符号标注的步骤及方法,以供学习参考。

焊接符号标注方法:

1、焊接的结构形式由焊接符号来表示,焊接符号主要由基本符号、辅助符号、补充符号、指引线和焊接尺寸等组成。常用的焊接符号如下图,用来说明焊接横截面的形状、线宽为标注字符高度的1/10,如字高为3.5mm,则符号线宽为0.35mm。

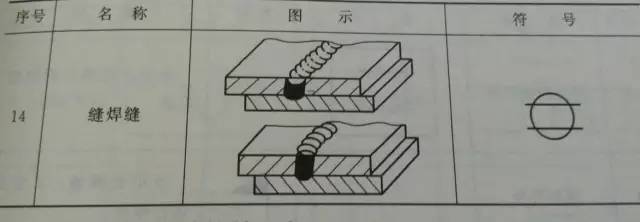

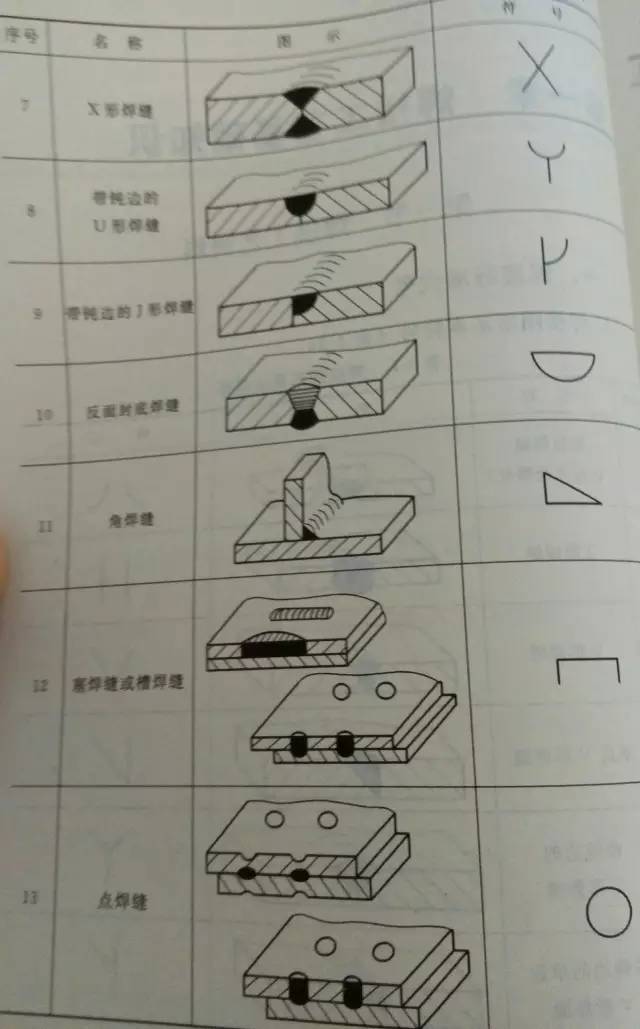

基本符号

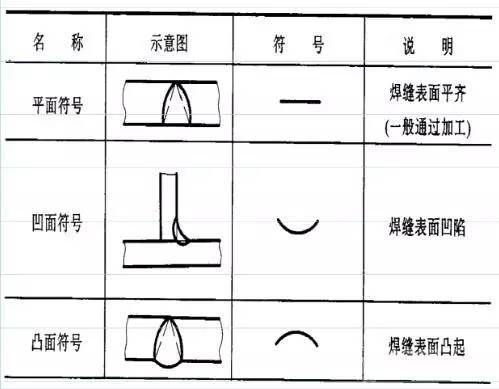

2、焊接辅助符号,如下图所示,是表示焊接表明形状的符号,如凸起或凹下。

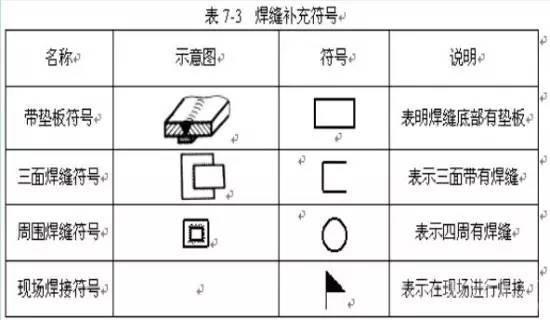

3、补充符号(用来表示焊接的范围等特征符号)

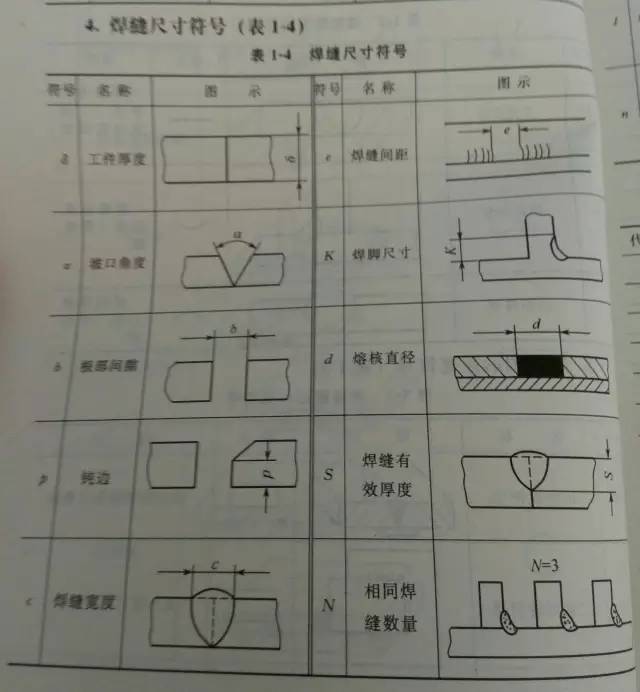

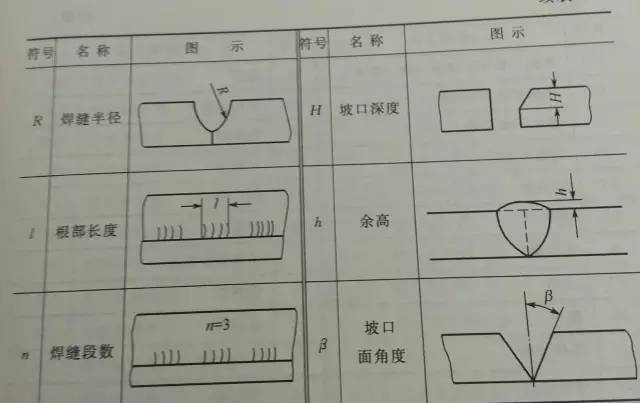

4,焊缝尺寸符号

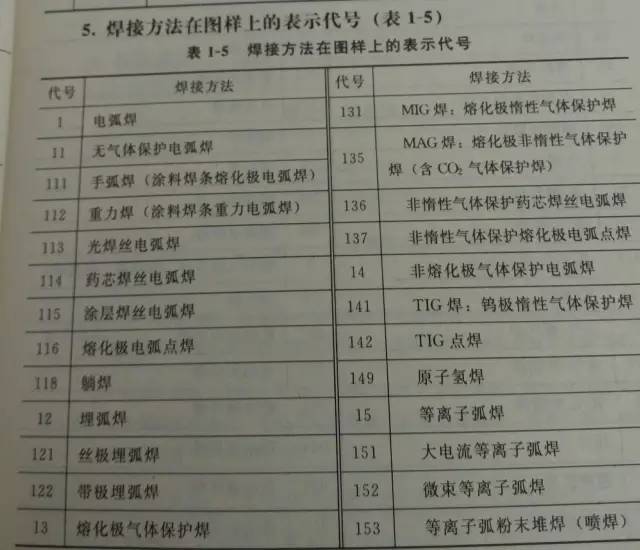

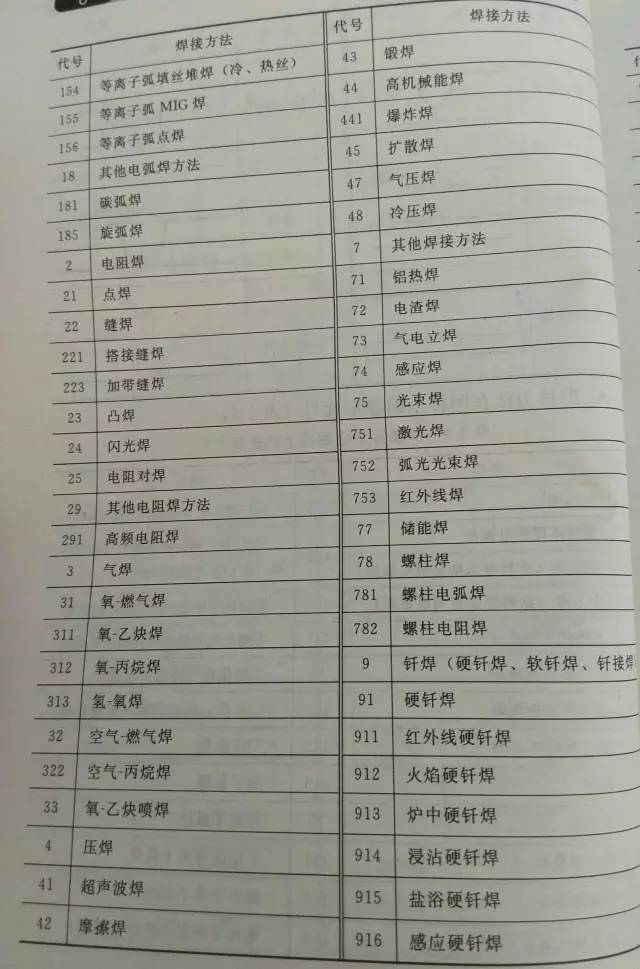

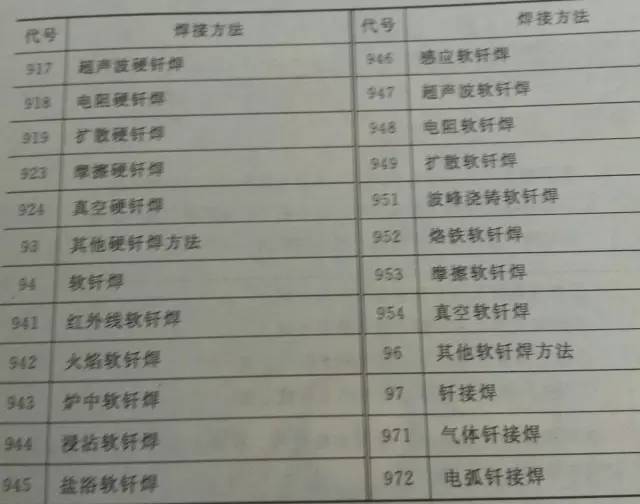

5,焊接方法在图样上的表示代号

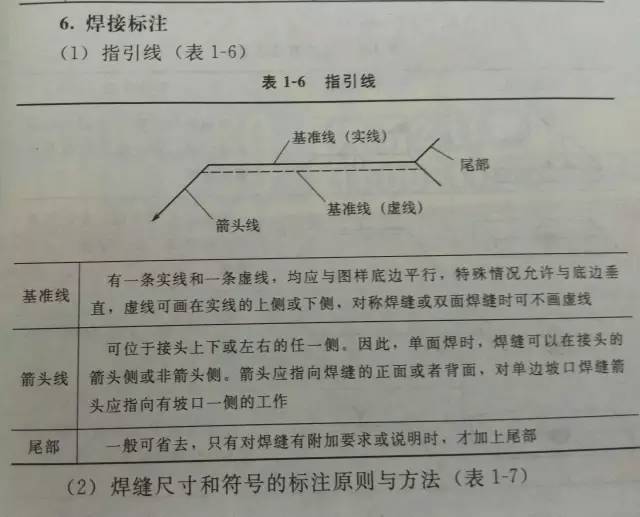

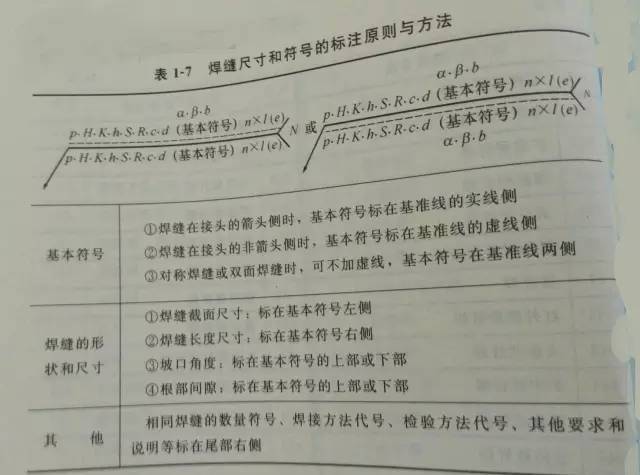

6,焊接标注

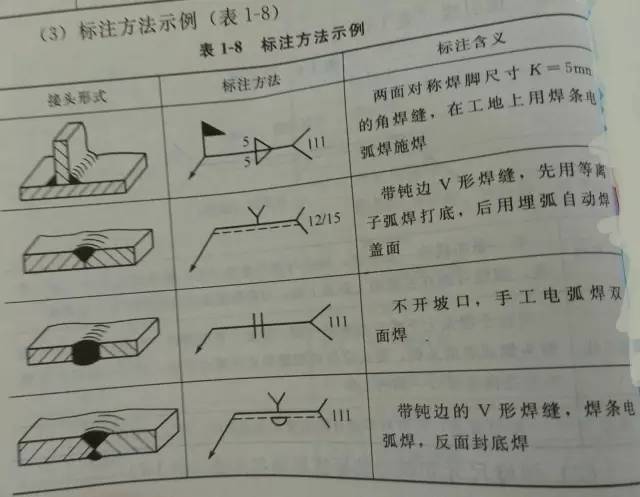

7,标注方法示例

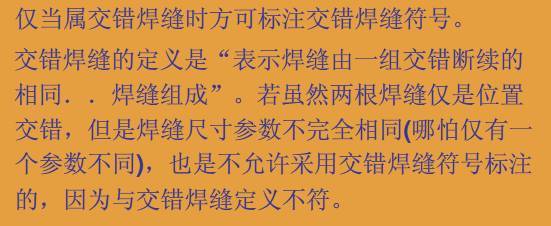

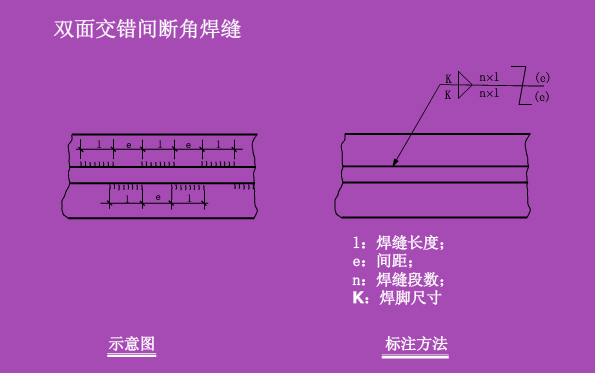

8,补充个交错焊缝符号的说明
