与非门符号,逻辑电器符号

日期: 2018-06-13 11:30:51   分类:特殊符号 阅读:9500



  • 与非门逻辑表达式:Y=(A·B)'=A'+B'

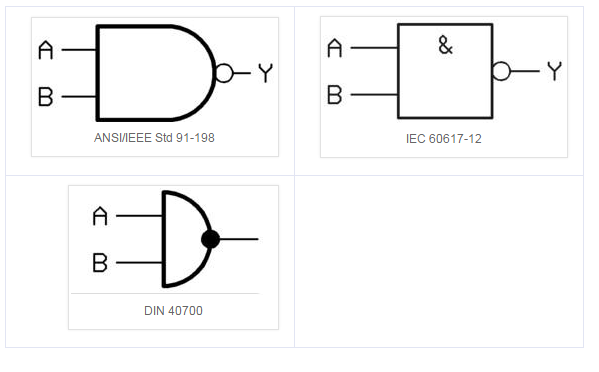

    逻辑符号:

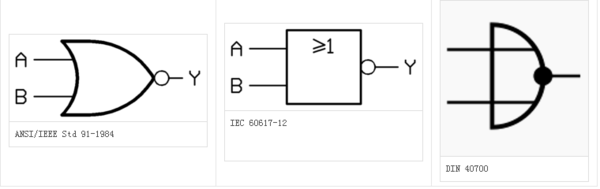

  • 或非门有3种逻辑符号,包括:形状特征型符号(ANSI/IEEEStd 91-1984)、IEC矩形国标符号(IEC 60617-12)和DIN符号(DIN 40700),以二输入或门为例,逻辑符号如图所示:


  • 异或门逻辑表达式:

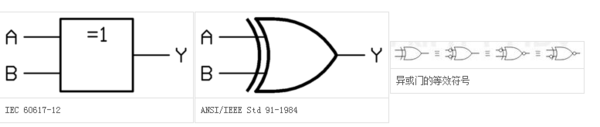

    常用逻辑符号如下图所示。对异或门的任何2个信号(输入或输出)同时取反,而不改变结果的逻辑功能。在“圈到圈”的设计中,我们选用最能表达要实现的逻辑功能的符号。


  • 同或门逻辑表达式:(⊙为“同或”运算符)



    逻辑门的2种符号:形状特征型符号(ANSI/IEEE Std 91-1984)、IEC矩形国标符号(IEC 60617-12)。



与非门(英语:NAND gate)是数字电路的一种基本逻辑电路。若当输入均为高电平(1),则输出为低电平(0);若输入中至少有一个为低电平(0),则输出为高电平(1)。与非门可以看作是与门和非门的叠加。

或非门(英语:NOR gate)是数字逻辑电路中的基本元件,实现逻辑或非功能。有多个输入端,1个输出端,多输入或非门可由2输入或非门和反相器构成。只有当两个输入A和B为低电平(逻辑0)时输出为高电平(逻辑1)。也可以理解为任意输入为高电平(逻辑1),输出为低电平(逻辑0)。

异或门 (英语:Exclusive-OR gate,简称XOR gate,又称EOR gate、ExOR gate)是数字逻辑中实现 逻辑异或的 逻辑门。有多个输入端、1个输出端,多输入异或门可由2输入异或门构成。若两个输入的电平相异,则输出为高电平1;若两个输入的电平相同,则输出为低电平0。亦即,如果两个输入不同,则异或门输出高电平。

同或门(英语:XNORgate或equivalencegate)也称为异或非门,是数字逻辑电路的基本单元,有2个输入端、1个输出端。当2个输入端中有且只有一个是低电平(逻辑0)时,输出为低电平。亦即当输入电平相同时,输出为高电平(逻辑1)。
