电气元件在电路中的使用是非常广泛的,电气元件也是有着很多种类的,电流互感器就是比较常见的一种电气元件,在电流互感器使用过程中也有着很多事项是需要注意的,这样才可以方便电流互感器的使用,那么电流互感器符号是什么呢?下面让我们一起详细了解下吧。

电流互感器主要类型

电流互感器类型是有很多的,根据电流互感器的用途可以分为测量用电流互感器和保护用电流互感器,根据绝缘类型可以分为干式电流互感器、浇注式电流互感器、油浸式电流互感器和气体绝缘电流互感器,根据安装方式可分为贯穿式电流互感器、支柱式电流互感器、套管式电流互感器和母线式电流互感器,根据原理可以分为电磁式电流互感器、电子式电流互感器,当然在选择电流互感器时需要根据需要来选择,当然电流互感器符号也是需要人们了解清楚的。

电流互感器符号是什么?电流互感器主要类型有哪些

电流互感器符号是什么

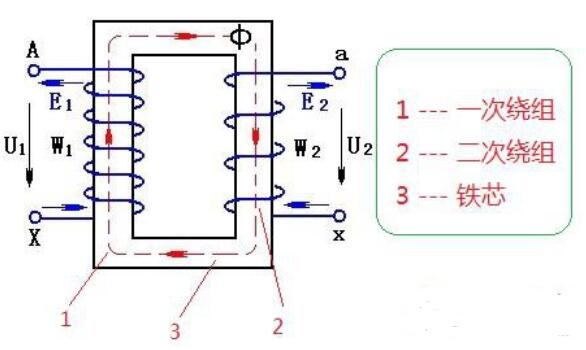

电流互感器在目前生活中的应用是非常广泛的,那么电流互感器符号是什么呢?电流互感器通常会使用圆圈和一根线来代表铁芯一次穿线,使用—// 用于表示二次线为两根,电流互感器是根据电磁感应原理来进行工作的,一般是由闭合铁芯与绕组共同组成的,在如今很多用电场所下都有使用,通常其一次侧绕组匝数很少,串在需要进行测量电流的线路中,所以通常会有全部电流流过。而二次侧绕线匝数则较多,经常串接于保护回路和测量仪表上,由于其始终处于闭合状态,所以测量仪与保护回路串联线圈阻抗较小,电流互感器几乎接近短路状态。

以上是本文关于电流互感器符号的具体介绍,电流传感器的使用是非常重要的,其应用为人们的生活带来了更多方便,想要了解更多信息记得关注我们的网站。
