不管什么符号,都需要给它定义，定义行为是由制定人予以完成的，要完成这项工作不应该先定义符号代表什么，而应该再做到组织结构或者左右流程心中有数后进行归类，根据归类采用不同的符号加以区分。
另外，我所见过的很多有效组织结构图都是一种符号到底的，他们采用的是多重互联回形目录树的形式，也很有效。
为了让您的新架构流程图不至于让他人难于理解，简易最好不要因采取过多的符号加以分类而导致开发人员难以理解，另外，还建议您在采取分类后将在流程图的下方添加注释，加以说明。
流程图符号---符号定义
流程图
对某一个问题的定义，分析或算法的图形表示，图中用各种符号来表示操作、数据、流向以及装置等。
数据流程图
数据流程图表示求解某一问题的数据通路，同事规定了处理的主要阶段和所用的各种数据媒体。
数据流程图包括：
指明数据存在的数据符号，这些数据符号也可以指明该数据所使用的媒体；
指明对数据执行的处理的处理符号，这些符号也可以指明该处理所用的机器功能
指明几个处理和数据媒体见的数据刘的流线符号
便于读和写数据流程图的特殊符号
程序流程图
表示程序中的操作顺序，其包括
指明实际处理操作的处理符号，它包括根据逻辑条件确定要执行的路径的符号
指明控制流的流线符号；
便于读、写的程序流程图的特殊符号；
系统流程图
表示系统的操作控制盒数据流，其包括
指明数据存在的数据符号，这些数据符号也可指明该数据所使用的媒体；
定义要执行的逻辑路径以及指明对数据执行的操作的处理符号；
指明各处理和数据媒体间数据流的流线符号；
便于读、写系统流线图的特殊符号
程序网络图
程序网络图表示程序激活路径和程序与相关作用，在系统流程图中，一个程序可能在多个控制流中出现，但在程序网络中，每个程序仅出现一次，其包括
指明数据存在的数据符号
指明对数据执行的操作的处理符号
表明各处理和数据间流向的流线符号；
便于读、写程序网络图的特殊符号
系统资源图
表示适用于一个问题或一组问题求解的数据单元和处理单元的配置，其包括
表明输入、输出或存储设备的数据符号；
表示处理器（如中央处理机、通道等）的处理符号；
表示数据设备和处理之间的控制传送的流线符号；
便于读、写系统资源图的特殊符号。
流程图符号---说明
流程图（FlowChart）是描述我们进行某一项活动所遵循顺序的一种图示方法。它虽然并不统计学的范畴，但在很多质量专家仍把它纳入统计技术的范围之内，因为质量管理的过程中，流程图是我们经常使用的一个工具，一个好的流程图可以直观的描述整个活动中所有过程的物流、信息流，让人很容易知悉整个过程。质量管理过程中常用的流程图有产品生产流程图、产品检验流程图、服务流程图等。在这里大家可以简单了解一个它的使用方法，以便让你日后所做的流程图更为专业话、标准化。
一、流程图中的使用的符号
开始与结束标志，是个椭圆符号。用来表示一个过程的开始或结束。“开始”和“结束”写在符号内。
活动标志，是个矩形符号，用来表示在过程的一个单独的步骤。活动的简要说明写在矩形内。
判断标志，是一个菱形符号。用来表示过程中的一项判定或一个分岔点，判定或分岔的说明写在菱形内，常以问题的形式出现。对该问题的回答决定了判定符号之外引出的路线，每条路线标上相应的回答。
流线标志。用来表示步骤在顺序中的进展。流线的箭头表示一个过程的流程方向。
文件标志。用来表示属于该过程的书面信息。文件的题目或说明写在符号内。
连接标志，是个圆圈符号。用来表示流程图的待续。圈内有一个字母或数字。在相互联系的流程图内，连接符号使用同样的字母和数字，以表示各个过程是如何连接的。
二、流程图的形式
流程图的形式有两种
上下流线图

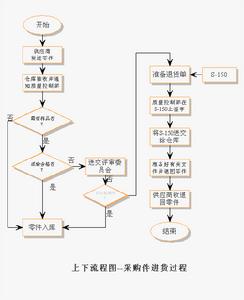

上下流程图是最常见的一种流程图，它仅表示上一步与下一步的顺序关系。如下图是一家公司的采购件进货过程。
2. 矩阵流程图

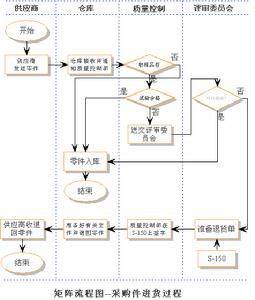

矩阵流程图不仅表示下下关系，还可以看出某一过程的责任部门
