机械制图符号大全及其含义

日期: 2020-10-09 00:15:09   分类:数学符号

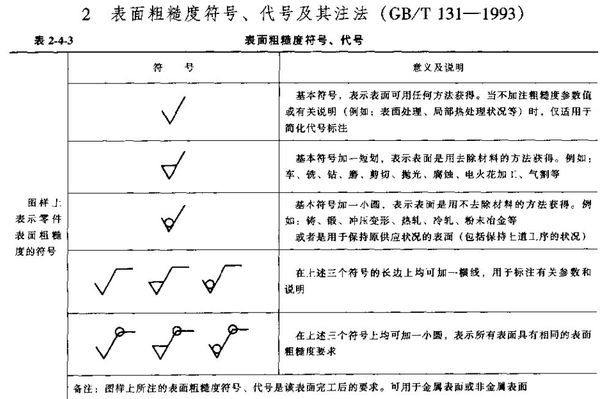

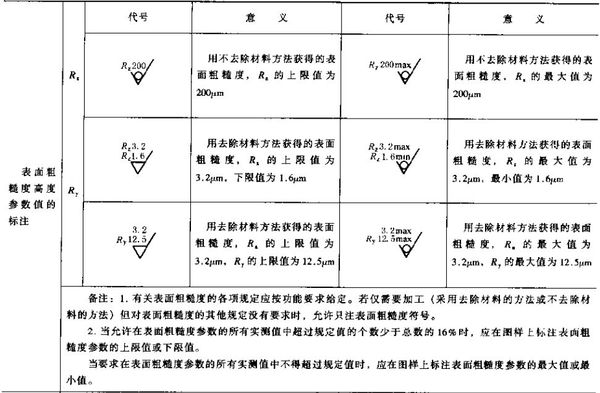

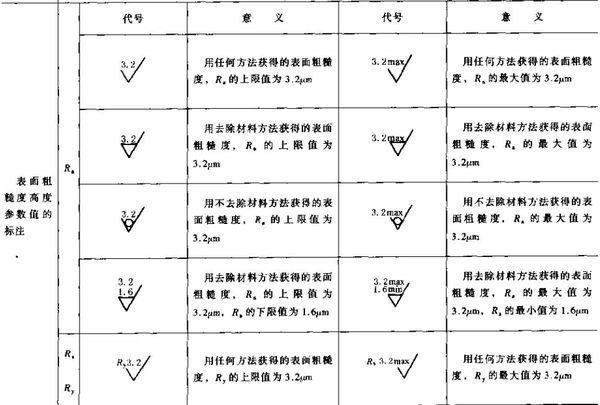

机械制图中主要用符号表示的有:粗糙度,见下:

机械制图符号大全 机械制图符号大全 机械制图符号大全

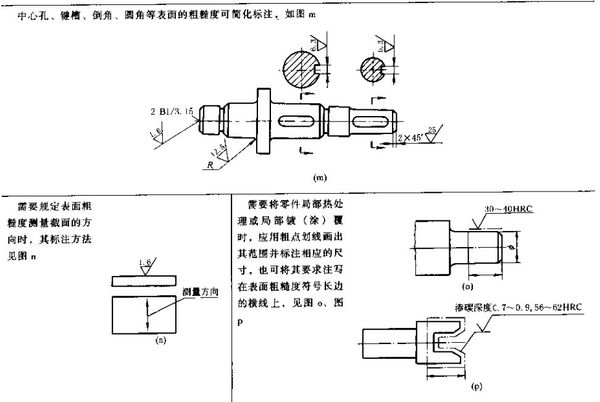

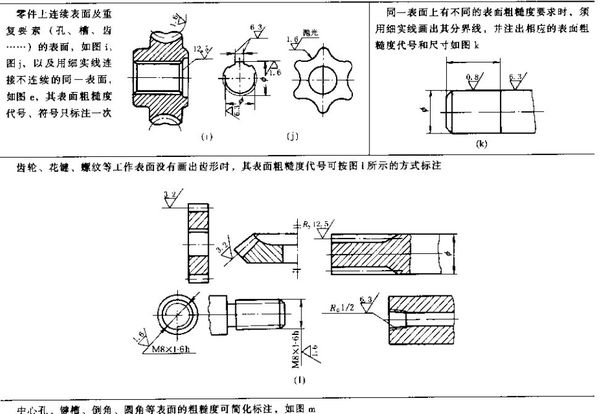

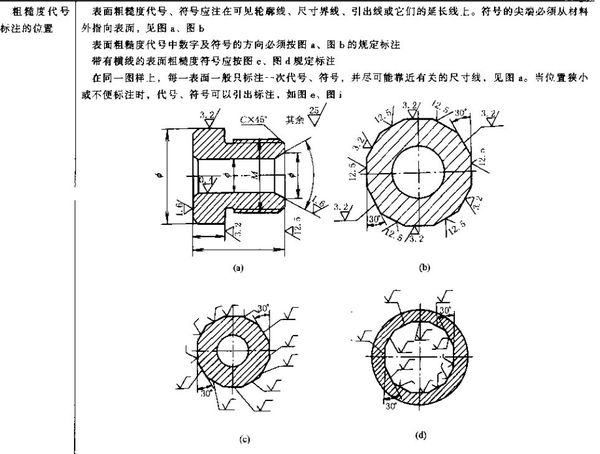

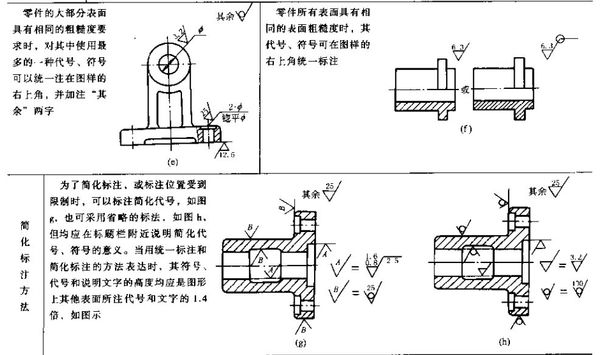

在零件图上标注示例如下:

机械制图符号大全 机械制图符号大全 机械制图符号大全 机械制图符号大全

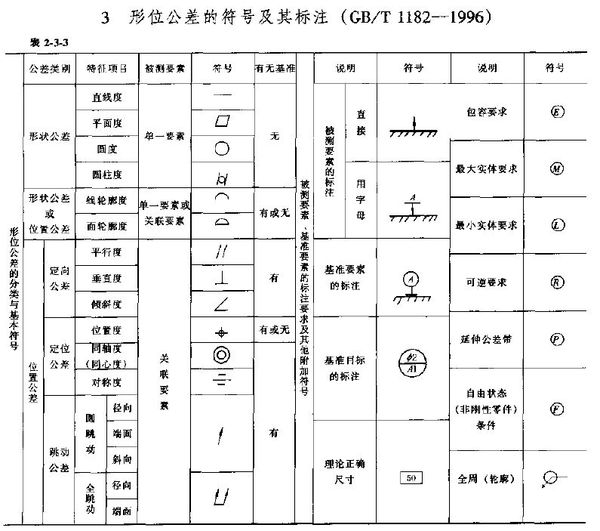

再是形位公差方面的符号:

机械制图符号大全

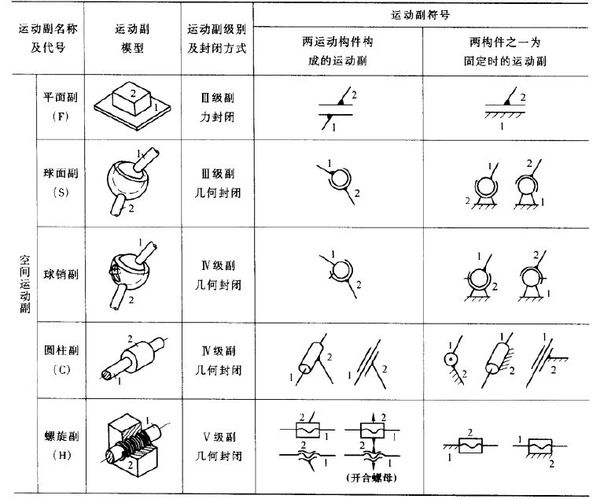

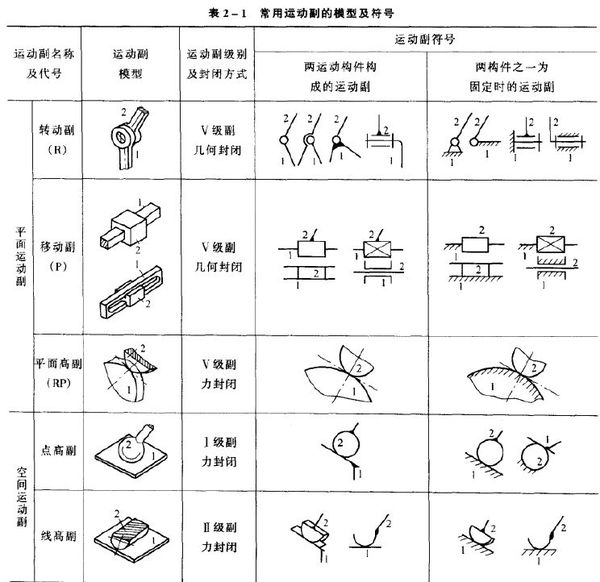

机械传动之类的符号:

机械制图符号大全 机械制图符号大全

还有螺纹、齿轮等方面的符号。当然,液压也包括在机械里面,它的符号很多,如要了解请参见液压方面的资料。焊接符号也点一定数量,其符号也应参照相关焊接符号的资料。
