钢筋符号,钢筋符号大全

日期: 2018-05-27 10:08:12   分类:数学符号

钢筋的书面表达方式有很多种,在不同的施工中用到的钢筋会不一样,用于表示的钢筋符号也有所不同,这里收集钢筋的符号大全。

钢筋符号:

1、标注钢筋的根数、直径和等级 :

  3Ф20

  3:表示钢筋的根数

  Ф:表示钢筋等级直径符号

  20:表示钢筋直径

2、标注钢筋的等级、直径和相邻钢筋中心距

  Ф8 @ 200:

  Ф:表示钢筋等级直径符号

  8:表示钢筋直径

  @:相等中心距符号

  200:相邻钢筋的中心距(≤200mm)

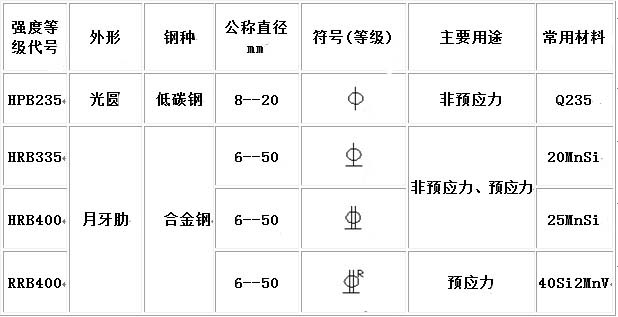

热扎钢筋等级和直径符号

钢筋符号

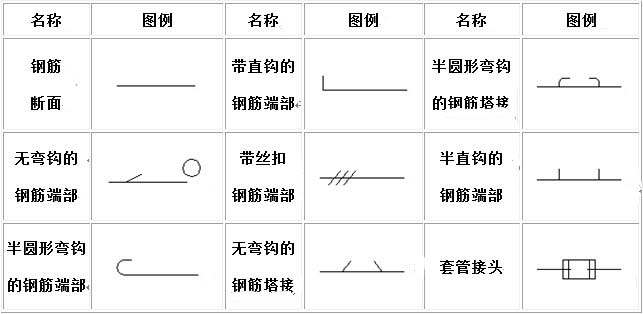

一般钢筋的表示方法

钢筋符号

钢筋符号在word里的输入方法:

一级钢筋 输入 E000,选中E000(选中)后按ALT+X 即可

二级钢筋 输入 E001,选中E001(选中)后按ALT+X 即可

三级钢筋 输入 E002,选中E002(选中)后按ALT+X 即可

注:如不能正常显示,请下载sjqy字体解压后把sjqy.ttf复制到c:\windows\fonts目录中,在word中选择sjqy字体,按下shift键,同时按a即出现一级钢筋符号;按下shift键同时按下b、c、d、e即可出现其他钢筋符号。如果出现abcde,并非钢筋符号,只需把该字母选中,字体设置成sjqy即可。

钢筋的分类:

1、按力学性能分:HPB235级钢筋(一级),HRB335级钢筋(二级),HRB400级钢筋(三级)和RRB400级钢筋(四级)

2、按轧制外形分为:光圆钢筋和带肋钢筋



3、按钢筋直径大小分为:钢丝(3~5mm) 细钢筋(6~10mm) 中粗钢筋(12~20mm) 粗钢筋(大于20mm)
